UEFI层实现FAT分区写入

0x0 实验对象

• bios1.bin：未修改的原始OVMF镜像
• bios2.bin：修改UIAPP后，重新编译的OVMF镜像
• syshd.iso：使用qemu-img创建的虚拟硬盘
  • 容量大小8G
  • 三个分区 EFI（FAT）+ SWAP + EXT4，GPT分区表
  • EXT4分区安装Alpine Linux，用户名root，密码123

0x1 实验思路

在UIAPP中插入相应代码，尝试在FAT分区中实现文件写入

代码功能实现：在磁盘的EFI分区下的/EFI/文件夹中创建一个TestWT.txt文件，并向其中写入指定字符串。

0x2 实验过程

0x20 bios1.bin | 正常启动

qemu-system-x86_64 -hda syshd.img -bios bios1.bin -m 4096

使用原始bios1.bin作为bios，正常启动进入系统

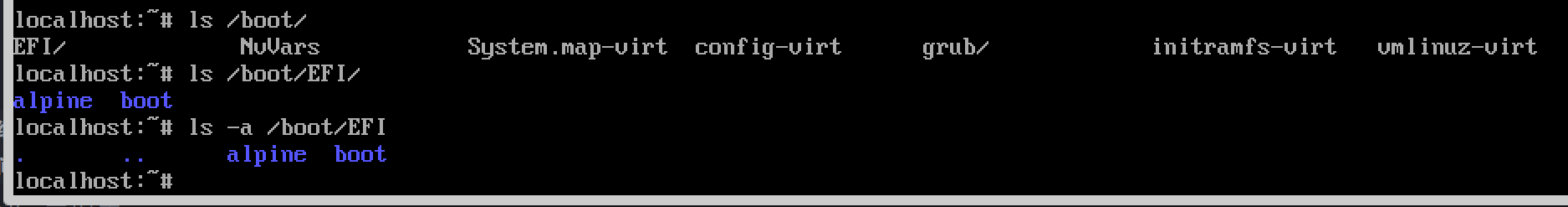

观察原始/boot下挂载的EFI分区内情况：/EFI文件夹存在两个目录

0x21 bios2.bin | 正常启动

qemu-system-x86_64 -hda syshd.img -bios bios2.bin -m 4096

使用修改后的镜像bios2.bin作为bios，直接进入系统

观察/boot下挂载EFI分区内情况，没有TestWT.txt文件，说明正常启动过程中不会运行UEFI应用程序UIAPP

0x22 bios2.bin | 从界面启动

qemu-system-x86_64 -hda syshd.img -bios bios2.bin -m 4096

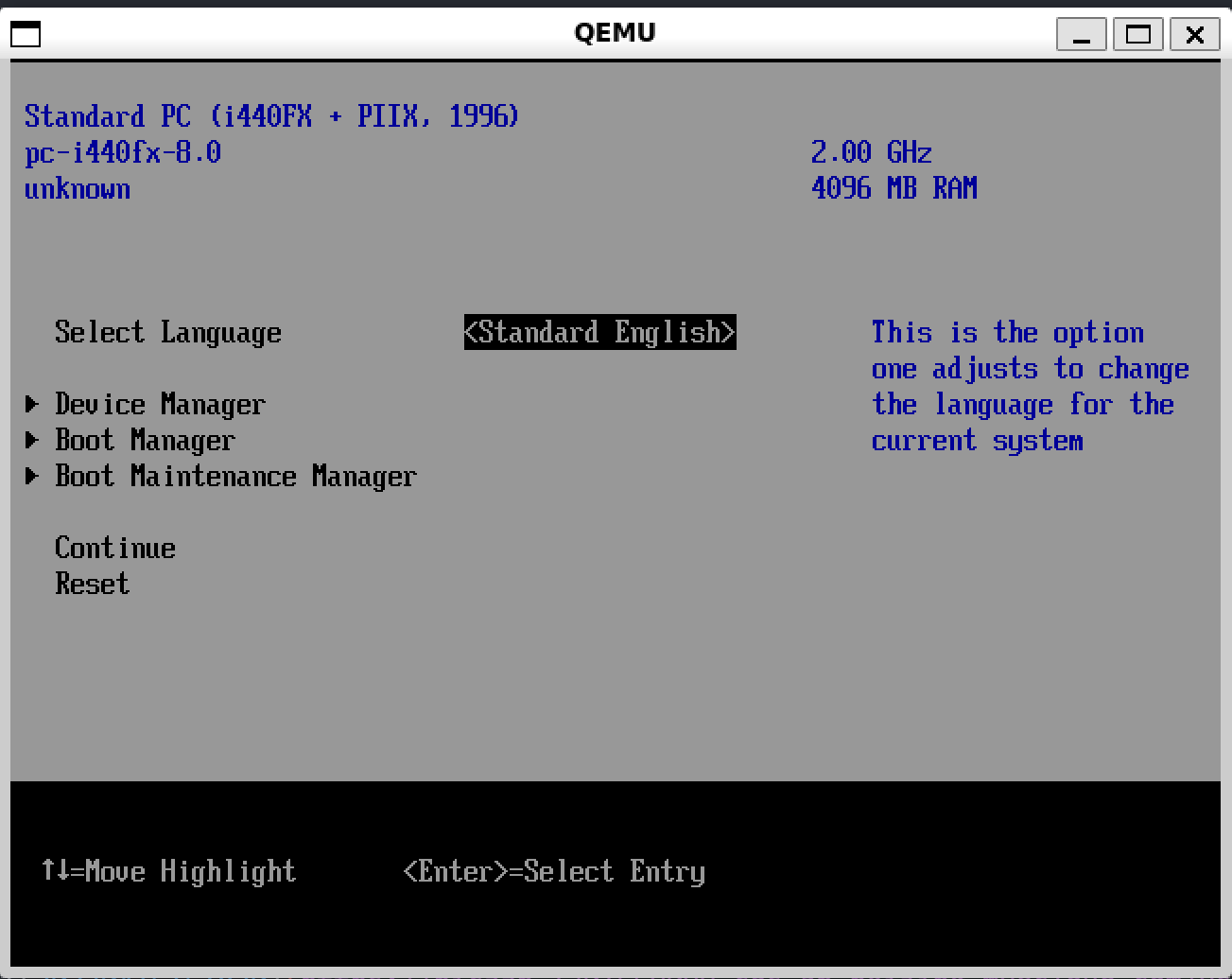

按Esc进入bios

从BIOS UI进入系统，会运行UIAPP

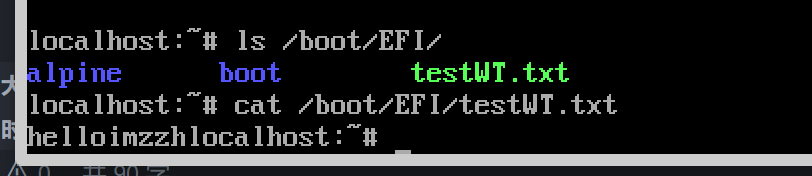

选择从硬盘启动，经过grub后进入系统，观察/boot下挂载EFI分区内情况，发现插入的代码已经成功执行。

0x23 bios2.bin | UEFI Shell

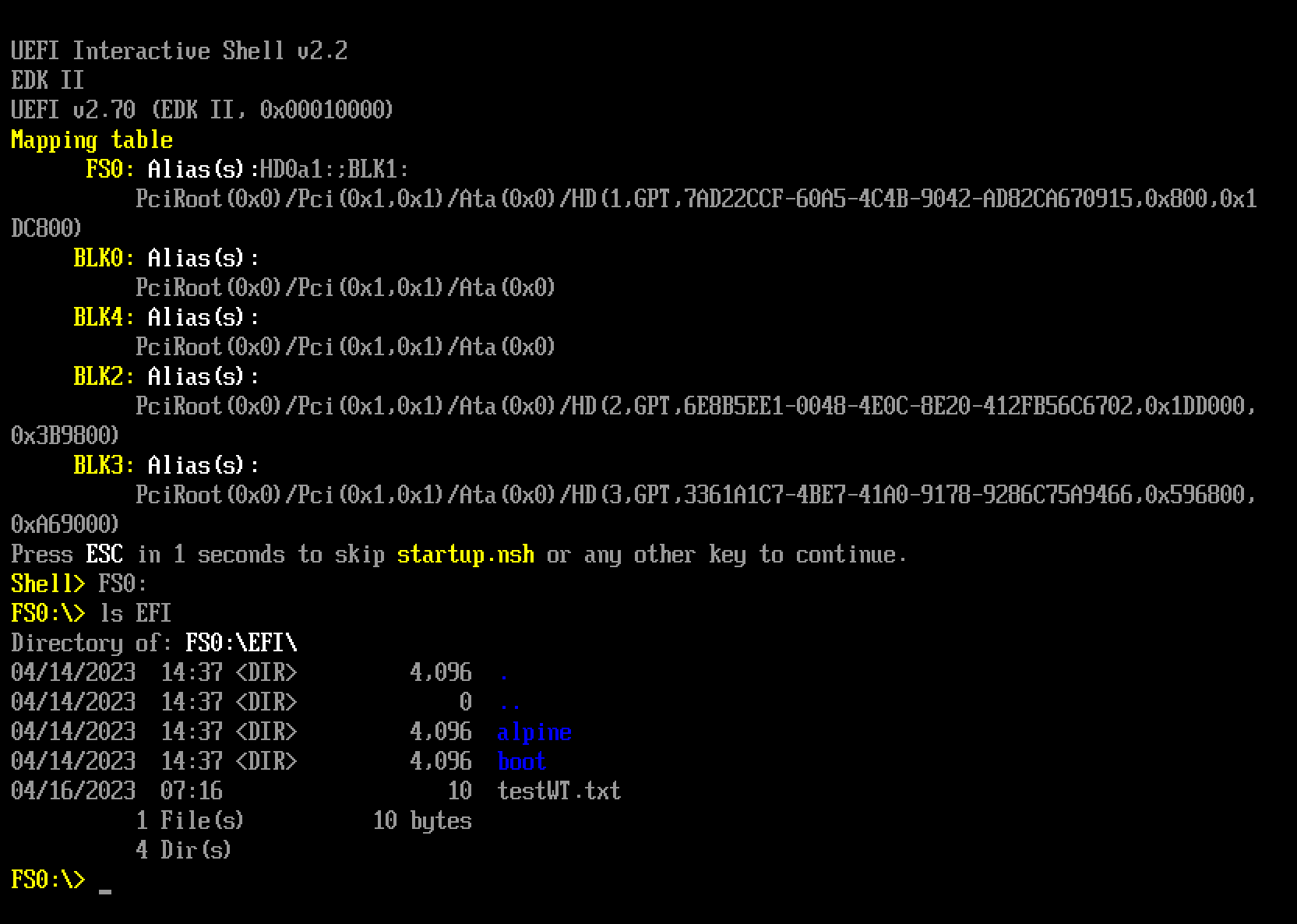

删除/boot/EFI/testWT.txt后，从BIOS UI进入BIOS Shell，也能执行插入代码

0x3 实验记录与结论

1. 在UEFI APP中插入代码，能够实现在UEFI中对FAT分区的读写，并且只有当 UEFI APP被执行时才会运行插入的代码
2. 尝试在UEFI驱动中（LogoDxe）插入同样的代码，可以通过编译生成镜像，但镜像无法正常启动，可能是驱动执行时无法调用文件操作对应API
3. UEFI APP 和UEFI DXE驱动在固件镜像中位于同一位置，并且能够被替换

0x4 附 插入代码

edk2/MdeModulePkg/Application/UiApp/FrontPage.c

函数入口：InitializeFrontPage

////////////////////////////////插入开始////////////////////////////////
EFI_SIMPLE_FILE_SYSTEM_PROTOCOL    *Volume;
EFI_FILE_PROTOCOL          *RootDir;
EFI_FILE_PROTOCOL          *FileHandle;
UINTN                 BufferSize;
CHAR8                 *Buffer = "helloimzzh";
CHAR16 FileName[] = L"\\EFI\\testWT.txt";

gBS->LocateProtocol(&gEfiSimpleFileSystemProtocolGuid, NULL, (VOID **)&Volume);
Volume->OpenVolume(Volume, &RootDir);
RootDir->Open(RootDir, &FileHandle, FileName, EFI_FILE_MODE_READ | EFI_FILE_MODE_WRITE | EFI_FILE_MODE_CREATE, 0);
BufferSize = AsciiStrLen(Buffer);
FileHandle->Write(FileHandle, &BufferSize, Buffer);
FileHandle->Close(FileHandle);
////////////////////////////////插入结束////////////////////////////////
